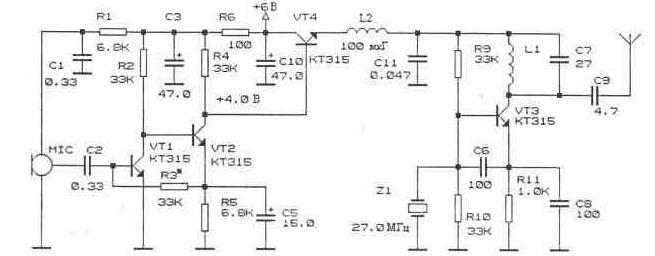

Рис. 3.6

На рис. 3.6 представлена схема простого AM передатчика. От предыдущей схемы она отличается незначительно. В этой схеме модулирующее напряжение звуковой частоты подается не на варикап для изменения частоты задающего генератора, а на эмиттерный повторитель на транзисторе VT4, который обеспечивает режим амплитудной модуляции. Порядок настройки не отличается от настройки предыдущей схемы. Упрощенная схема модуляции привела к снижению излучаемой мощности по сравнению с аналогичным ЧМ передатчиком в несколько раз, однако для контрольных передатчиков этот параметр не является важным, так как всегда можно уменьшить расстояние между передатчиком и проверяемым приемником.
Большое количество схем подобных радиопередатчиков, а также варианты их применения, приведены в [10].
