Излучатель ИК датчика, реагирующего на прерывание луча, нередко относят от фотоприемника на 10...20 м и более. Его размещение, удовлетворяющее требованиям охранной техники (скрытность позиции, защита от непогоды, намеренной порчи, блокировки и др.), существенно упростится, если он будет выполнен в виде автономно функционирующего блока. Важнейшим параметром такого излучателя будет, очевидно, его способность максимально эффективно использовать энергозапасы встроенного в него источника питания.

Принципиальная схема энергоэкономичного ИК генератора, формирующего достаточно мощные ИК импульсы, показана на рис. 32.

Режим его работы задан мультивибратором, выполненном на микросхеме DD1, в стоки транзисторов которой введены резисторы R1 и R3, многократно снижающие сквозные токи переходного режима. Частота мультивибратора - F@1/2·R2·C1@40 Гц. Длительность импульса тока, возбуждающего ИК диод BL1, зависит от параметров дифференцирующей цепочки R4C3: tимп@R4·C3@10 мкс. Формирователь DD2.3...DD2.6 преобразуют поступающий на его вход импульс с затянутым спадом в «прямоугольный», открывающий на это время до насыщения нормально закрытый транзистор VT1.

Напряжение питания микросхем зависит от номинала резистора R7, при возможных изменениях Uпит оно должно оставаться в пределах +(3...5) В.

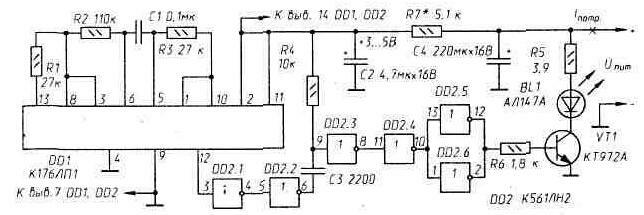

Рис. 32. Экономичный генератор ИК импульсов

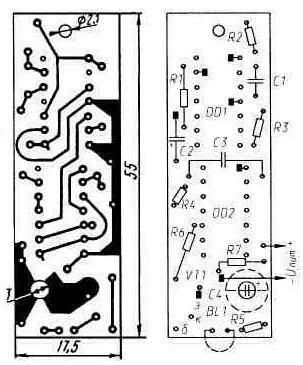

Рис. 33. Печатная плата ИК генератора

Рис. 34. Компоновка ИК генератора

Таблица 6

Генератор монтируют на двусторонней печатной плате размером 17,5х55х1,2 мм (рис. 33). Фольгу под деталями используют лишь в качестве нулевой шины-«земли» (с ней соединяют «-» источника питания), в местах пропуска проводников она имеет выборки — кружки диаметром 1,5...2 мм (на рисунке не показаны). Выводы деталей, соединяемые с «землей», припаивают непосредственно к нуль-фольге (показаны зачерненными квадратами).

Транзистор VT1 устанавливают параллельно плате, его выводы согнуты под прямым углом, расстояние между ним и платой - 4...5 мм.

Общая компоновка излучателя показана на рис. 34. Помещенный в гнездо сечением 45х18 мм и глубиной 57...60 мм, вырубленное в стене дома, в столбе веранды, в перилах крыльца, в засохшем дереве и т.п., излучатель маскируют наклейкой подходящего цвета и фактуры. Если она непрозрачна для ИК лучей, в ней делают небольшое, по диаметру ИК диода, отверстие. Батарею питания лучше поместить снизу. Это позволит избежать порчи излучателя в случае ее разгерметизации.

В таблице 6 приведены зависимости Iимп - амплитуды тока в ИК диоде и Iпотр - тока, потребляемого генератором от источника питания, от Uпит - напряжения источника питания. Частота F и длительность tимп остаются при этом практически неизменными.

Токовый КПД ИК излучателя ррррh=Iимп·tимп·F / Iпотр =0,82...0,87. С батареей «Корунд» он сможет проработать непрерывно 2...3 месяца. А с аккумулятором «Ника», 7Д-ОД25 и т.п., подзаряжаемым солнечной батареей (БС-0.5-9П, БСМ-У1.1, Электроника M1 и др.), в не слишком плохих погодных условиях — без ограничения времени.
