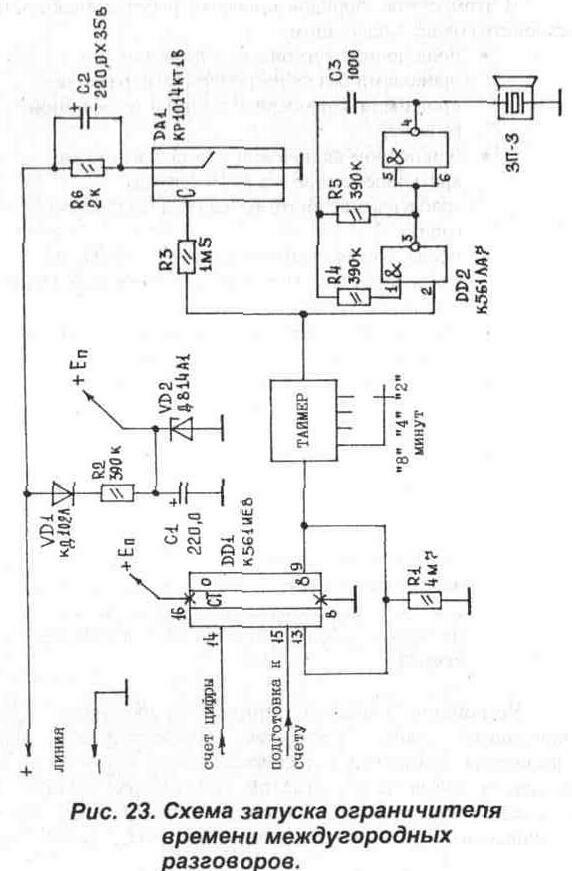

На основе приведенной выше схемы блокиратора цифры "8" можно сделать устройство индикации (ограничения) длительности междугородной связи. На Рис.23 приведена схема запуска ограничителя междугородной связи.

В состав схемы входят:

• таймер;

• ключ—DA1;

• резистивно-емкостная цепь — R6, С2;

• звуковой генератор — DD2, R4, R5, СЗ, ЗП-3;

• цепь питания VD 1, R2, С 1, VD2;

• счетчик цифр — DD1.

Датчик контроля напряжения и цепи подготовки к счету DD1 аналогичны описанным в схеме блокиратора цифры "8".

При наборе цифры "8" и выходе на междугородную связь происходит запуск таймера с заранее выставленным временем срабатывания. Включение ключа DA1 и звукового генератора DD2 говорит об окончании установленного времени.

Шунтирование линии цепью R6, С2 приводит к подавлению разговора более чем на 20 дБ. В принципе, ключ DA1 может отсутствовать, тогда вся схема носит сигнализирующий характер для самоконтроля абонента.
