Защита информации от утечки по оптическому каналу

Для скрытности проведения перехвата речевых сообщений из помещений могут быть использованы устройства, в которых передача информации осуществляется в оптическом диапазоне. Чаще всего используется невидимый для простого глаза инфракрасный диапазон излучения.

Наиболее сложными и дорогостоящими средствами дистанционного перехвата речи из помещений являются лазерные устройства. Принцип их действия заключается в посылке зондирующего луча в направлении источника звука и приеме этого луча после отражения от каких-либо предметов, например, оконных стекол, зеркал и т. д. Эти предметы вибрируют под действием окружающих звуков и модулируют своими колебаниями лазерный луч. Приняв отраженный от них луч, можно восстановить модулирующие колебания.

Исходя из этого, рассмотрим один из достаточно простых, но очень эффективных способов защиты от лазерных устройств. Он заключается в том, чтобы с помощью специальных устройств сделать амплитуду вибрации стекла много большей, чем вызванную голосом человека. При этом на приемной стороне возникают трудности в детектированип речевого сигнала. Ниже приведены схемы и описания некоторых подобных устройств.

Простейший модулятор оконного стекла

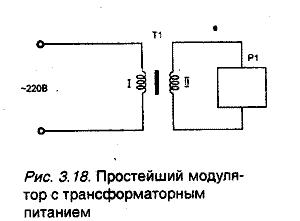

Этот модулятор прост в изготовлении, содержит минимальное количество деталей и не требует налаживания. Он позволяет передавать стеклу колебания частотой 50 Гц. И в этом заключается его недостаток, так как с помощью современных средств обработки сигналов возможно вырезать эту частоту из спектра речевого сигнала. Принципиальная схема устройства приведена на рис. 3.18

Защита информации от утечки по оптическому каналу

В качестве модулятора с частотой 50 Гц используется обычное малогабаритное реле постоянного тока Р1. Питается реле Р1 от сети переменного тока частотой 50 Гц и напряжением 220 В через понижающий трансформатор Т1. На выводы обмотки реле Р1 подается напряжение со вторичной обмотки трансформатора Т1, немного ниже порога срабатывания. В качестве трансформатора используется любой, желательно малогабаритный, понижающий трансформатор. Напряжение на обмотке II выбирается в зависимости от используемого реле. Реле Р1 может быть типа РЭС22, РЭС9 и им подобные. Корпус реле приклеивается к стеклу клеем "Момент" или аналогичным (рис. 3.19).

Защита информации от утечки по оптическому каналу

Если подходящего трансформатора подобрать не удалось, то можно воспользоваться бестрансформаторной схемой устройства приведенной на рис. 3.20.

Защита информации от утечки по оптическому каналу

Конденсатор С1 гасит излишек напряжения, он подбирается под определенную нагрузку. Его можно разместить прямо в штепсельной вилке. При монтаже необходимо помнить, что устройство не имеет гальванической развязки с питающей сетью.

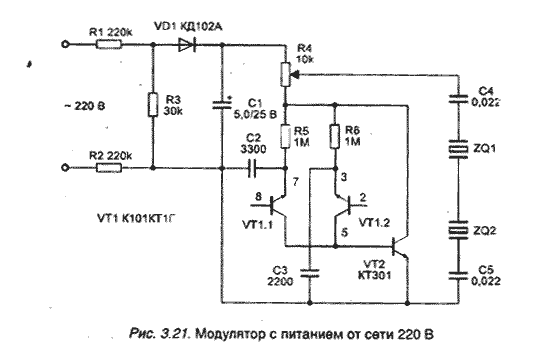

Другой модулятор позволяет получать сигналы, которые имеют хаотический характер, т. к, частота следования импульсов не стабильна. Устройство представляет собой два генератора импульсов, частоты которых не стабилизированы и отличаются друг от друга. Оба генератора работают на общую нагрузку. Принципиальная схема модулятора приведена на рис. 3.21.

Защита информации от утечки по оптическому каналу

Питание устройства осуществляется от сети переменного тока напряжением 220 В. Напряжение питания снимается с делителя напряжения на резисторах R1-R3 и выпрямляется диодом VD1 типа КД102А. Выпрямленное напряжение сглаживается конденсатором С1. Так как конденсатор С1 имеет небольшую емкость, то напряжение питания имеет большие пульсации. Оба генератора импульсов собраны на транзисторной сборке VT1 типа К101КТ1Г, содержащей два идентичных транзистора VT1.1 и VT1.2. Микросборка представляет собой транзисторные прерыватели для коммутации слабых сигналов переменного и постоянного токов. Транзисторы микросборки имеют общий коллектор. Работают генераторы следующим образом. Через резисторы R5 и R6 происходит заряд конденсаторов С2 и С3, соответственно, от источника питания. При достижении на конденсаторах С2 и С3 напряжения пробоя транзисторов VT1.1 и VT1.2 последние открываются и происходит разряд конденсаторов через базовый переход транзистора VT2 типа КТЗО1. Это приводит к открыванию транзистора VT2 и короткие импульсы (щелчки, следующие с частотой в сотни герц) поступают на пьезокерамические излучатели ZQ1 и ZQ2. Период времени между импульсами постоянно изменяется, в связи с чем считывание информации со стекол в условиях апериодических акустических полей даже с использованием специальных фильтров сильно затруднено. Громкость звукового сигнала можно плавно регулировать резистором R4.

Транзистор VT2 можно заменить на КТ3102, КТ315. Пьезокерамические преобразователи могут быть любыми, их число может быть от одного до четырех. Диод VD1 можно заменить на КД105. Пьезоизлучатели наклеиваются в центре стекла внутренних рам и соединяются с генератором тонким проводом.

Модулятор на одной микросхеме

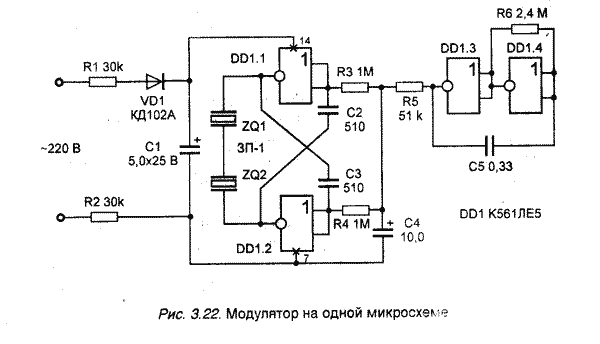

Этот модулятор тоже питается от сети переменного тока напряжением 220 В. Принципиальная схема модулятора приведена на рис. 3.22.

Защита информации от утечки по оптическому каналу

Напряжение сети гасится резисторами R1 и R2 и выпрямляется диодом VD1 типа КД102А. Конденсатор С1 уменьшает пульсации выпрямленного напряжения. Модулятор выполнен на одной микросхеме К561ЛЕ5. По своему схемному пострению он напоминает генератор качающей частоты или частотный модулятор. На элементах DD1.3 и DD1.4 собран управляющий генератор низкой частоты. С его выхода прямоугольные импульсы поступают на интегрирующую цепочку R5, С4. При этом конденсатор С4 то заряжается через резистор R5, те разряжается через него. Поэтому на конденсаторе С4 получается напряжение треугольной формы, которое используется для управления генератором на элементах DD1.1, DD1.2. Этот генератор собран по схеме симметричного мультивибратора. Конденсаторы С2 и С3 поочередно заряжаются через резисторы R3 и R4 от источника треугольно то напряжения. Поэтому на выходе генератора будет иметь место сигнал, частота которого "плавает" в области звуковых частот речевого диапазона. Поскольку питание генератора не стабилизировано, то это приводит к усложнению характера генерируемых сигналов. Нагрузкой генератора служат пьезокерамические излучатели ZQ1 и ZQ2 типа ЗП-1.

Микросхему DD1 можно заменить на К561ЛА7 и даже на К561ЛН1 , К561ЛН2, либо на микросхемы серий 564, 1561.

Излучатели ZQ1 и ZQ2 могут быть любыми, их, количество может быть от одного до четырех. Они могут быть соединены последовательно или параллельно-последовательно.

Устройство модуляции стекла на цифровых микросхемах

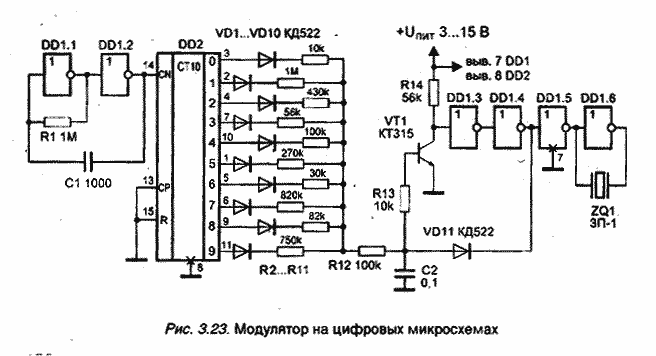

Данное устройство вызывает вибрацию стекла с различной частотой, тем самым устраняя основной недостаток простейшего модулятора. Оно выполнено на двух цифровых схемах 561 серии. В качестве вибропреобразователя используется пьезокерамический преобразователь. Принципиальная схема устройства приведена на рис. 3.23.

Защита информации от утечки по оптическому каналу

Модулятор собран на микросхемах К561ЛН2 и К561ИЕ8. Генератор тактовых импульсов собран на элементах DD1.1, DD1.2, резисторе R1 и конденсаторе С1 по схеме несимметричного мультивибратора. С выхода генератора тактовые импульсы поступают на вход счетчика DD2 типа К561ИЕ8. Эта микросхема имеет встроенный дешифратор, поэтому напряжение высокого уровня поочередно появляется на выходах счетчика в соответствии с количеством пришедших импульсов. Допустим, что после прихода очередного тактового импульса уровень логической единицы появился на выходе 2 микросхемы DD2 (выв. 4). На остальных выходах присутствует уровень логического нуля. Положительное напряжение начинает заряжать конденсатор С2 по цепи VD3, R4, R12. При достижении на конденсаторе С2 напряжения, достаточного для открывания транзистора VT1 типа КТЗ15, последний открывается, и на выходе элемента DD1.4 появляется уровень логического нуля. Конденсатор С2 быстро разряжается через диод VD11 типа КД522. Транзистор VT1 закрывается, и процесс заряда конденсатора С2 возобновляется по той же зарядной цепи. С приходом очередного тактового импульса уровень пол.ожительного напряжения появляется только на выходе 3 (выв. 7). Теперь конденсатор С2 заряжается по цепи VD4, К5, R12. Так как суммарное сопротивление этой цепи меньше, чем сопротивление цепи VD3, R4, R12, то заряд конденсатора С2 до напряжения открывания происходит быстрее. Частота импульсов на выходе этого управляемого генератора увеличивается. Прямоугольные импульсы поступают на вибронреобразователь ZQ1, выполненный на основе пьезокерамического преобразователя .

Микросхемы DD1 и DD2 можно заменить на аналогичные - серий 176, 564, 1561. Резисторы - типа МЛТ-0,125. Сопротивления резисторов R2-R11 могут быть любыми из интервала 10 ком - 1 МОм. Резисторы одинакового номинала лучше не использовать. Диоды VD1-VD11 могут быть любыми, например, КД521, Д9, Д18, КД510 и др. Транзистор VT1 можно заменить на КТ3102. Пьезокерамический преобразователь ZQ1 может быть любой, от игрушек или телефонных аппаратов. Питание устройства осуществляется от батарейки типа "Крона". Вибродатчик ZQ1 приклеивается на стекло клеем "Момент". Сигнал к нему подводится по проводам от элемента DD1.6.

Настройка заключается в установке частоты тактового генератора подбором конденсатора С1 или резистора R1. Частота тактовых импульсов выбирается около 2-3 Гц.

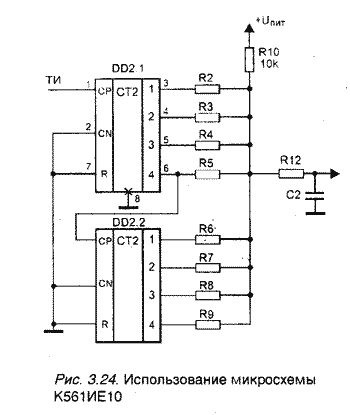

Количество генерируемых частот можно увеличить, если вместо микросхемы DD2 К561ИЕ8 использовать широко распространенную микросхему К561ИЕ10. Эта микросхема (рис. 3.24) содержит два двоичных четырехразрядных счетчика.

Защита информации от утечки по оптическому каналу

К выходам счетчиков подключаются резисторы R2-R9, их сопротивления могут быть также от 10 кОм до 1 МОм. Диоды VD1-VD10 из схемы исключаются. При подаче тактовых импульсов на вход СР микросхемы DD2.1 в точке соединения резисторов R2-R12 появляется, изменяющееся ступенчато, напряжение. Число градаций напряжения, а, следовательно, и число частот, можно варьировать путем использования определенного количества разрядов счетчика DD2.
