К548УН1

Интегральный сдвоенный предварительный усилитель К548УН1 является, как известно, микросхемой многоцелевого назначения. По сравнению с операционными усилителями общего применения, усилитель К548УН1 имеет существенно меньший уровень шумов, внутреннюю коррекцию, обеспечивающую устойчивую работу устройств на его основе при глубокой ООС, некритичен к нестабильности и пульсациям питающего напряжения, которое, кстати, может быть в пределах от 9 до ЗО В. Идентичность параметров полностью независимых каналов микросхемы позволяет использовать ее в высококачественных стереофонических трактах. Ниже рассмотрены примеры построения некоторых распространенных устройств на основе этой микросхемы.

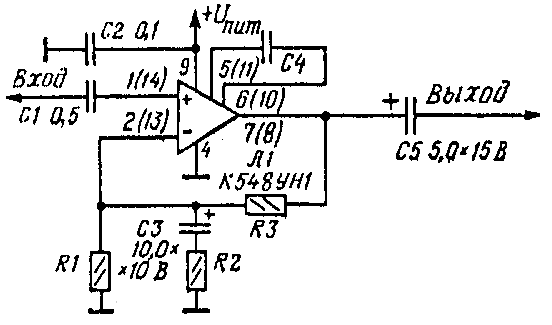

Неинвертирующий линейный усилитель получается при включении микросхемы, как показано на рис. 1 (в скобках указаны номера аналогичных по назначению выводов второго канала). Максимальное входное напряжение устройства составляет примерно 0,3 В. Коэффициент усиления по постоянному току K=1+R3/R1.

К548УН1

Рис. 1

Максимальное сопротивление резистора R1 определяется при таком включении током базы Iб транзистора V2 (0,5 мкА) дифференциального каскада микросхемы: протекающий, через резистор ток должен быть, по крайней мере. в 10 раз больше базового тока. Учитывая, что напряженке на базе транзистора V2 должно быть таким же, как и на базе транзистора V4 этого каскада (а там оно составляет 1.3 В), максимальное сопротивление резистора R1 рассчитывают по формуле R1= 1,3/10Iб, откуда следует, что оно должно быть не более 260 кОм.

Сопротивление резистора R3, зависящие от напряжения питания, определяют из соотношения R3=(Uпит/2,6-1)R1. Поскольку наименьшее напряжение питания микросхемы равно 9 В, то минимальный коэффициент усиления постоянного тока составляет примерно 3,5. Максимальное его значение (при напряжении питания 30 В) - около 12.

Коэффициент усиления неинвертирующего усилителя на переменном токе Кu=1+R3/R2. При напряжении питания 25 В его в диапазоне частот 20...20 000 Гц можно сделать любым в пределах 10...1000.

Емкость конденсатора С4 (его включают параллельно корректирующему конденсатору микросхемы) зависит от требуемых усиления и полосы рабочих частот и для режима единичного усиления составляет 39...47 пФ. Конденсатор С1, развязывающий микросхему от предшествующих цепей по постоянному току, может иметь емкость от 0,2 мкФ и более, конденсатор С2, устраняющий паразитную связь по цепи питания, - 0,1...0,2 мкФ.

При необходимости шумы неинвертирующего усилительного каскада можно снизить (примерно в 1,4 раза), используя не оба, а только один из транзисторов дифференциального каскада. В этом случае вывод 2(13) микросхемы соединяют с общим проводом, а делитель RIC3R2R3 подключают к выводу 3(12), Максимальное сопротивление резистора R1 определяют из условия, чтобы текущий через него ток не менее чем в 5 раз превышал ток эмиттера Iэ транзистора V4 (100 мкА): R1=0,65/5Iэ (0,65- напряжение - в вольтах - на эмиттерах транзисторов V2, V4). При указанном соотнощенин токов сопротивление этого резистора должно быть не более 1,3 кОм. Что касается резистора R3, то его сопротивление при использовании одного транзистора на входе рассчитывают по формуле
R3=(Uпит/1,3-1)R1.

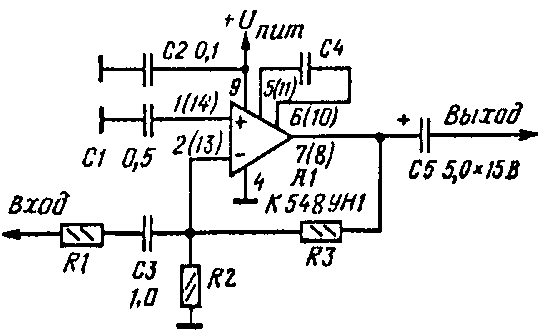

Инвертирующий линейный усилитель (рис. 2) позволяет избежать ограничения входного сигнала и устойчив без дополнительной коррекции, если усиление по постоянному току равно или больше 10. Скорость нарастания выходного сигнала усилителя в таком включении составляет не менее 4В/мкс (при отсутствии внешнего коррек- тирующего конденсатора). Коэффициент усиления по постоянному току определяется отношением сопротивлений резисторов цепи ООС R3 и R2 (K=R3/R2), по переменному - резисторов R3 и RI (Ku=R3/R1).

К548УН1

Рис. 2

Сказанное выше в отношении выбора сопротивлении резисторов R1 - R3, емкости конденсатора С4, а также конденсаторов на входе усилителя (С1) и в цепи питания С2 полностью относится и к случаю использования микросхемы в качестве инвертирующего усилителя.

Необходимо отметить, что при таком включении микросхемы использовать для. уменьшения шумов только один транзистор дифференциального каскада нельзя.

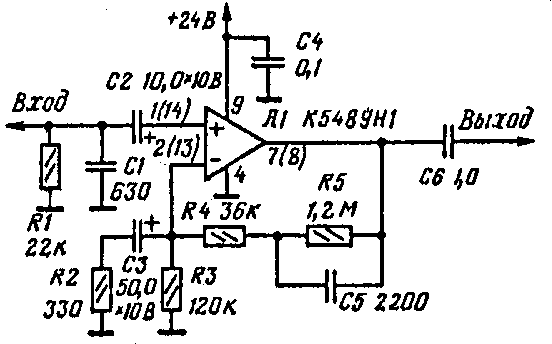

Усилитель воспроизведения катушечного магнитофона можно собрать по схеме, приведенной на рис. 3. При использовании универсальной магнитной головки 6Д24Н.1.У (от "Маяка-203") и скорости ленты 19,05 см/с усилитель имеет следущие технические характеристики:

Рабочий диапазон частот, Гц . . . . . . . . 40...18000
Номинальное напряжение, мВ,
на частоте 1 кГц;
входное . . . . . . . . . . . . . . . . . . 1
выходное  . . . . . . . . . . . . . . . . . 250
Коэффициент гирмоническнх искажений
на частоте 1 кГц, %, не более . . . . . . . 0,2
Относительный уровень шумов в
канале воспроизведения, дБ, не более. . . . -53

К548УН1

Рис. 3

Как видно из рис. 3, микросхема К548УН1 включена в данном случае по схеме неинвертирующего усилителя с использованием обоих транзисторов дифференциального каскада. Требуемая коррекция АЧХ обеспечивается частотнозависимой цепью R4R5C5. Постоянная времени коррекции - 75 мкс - задана параметрами резистора R4 и конденсатора С5. Для коррекции АЧХ в области высших частот рабочего днапаэона частот служит конденсатрр С1, образующий вместе c индуктивностью магнитной головки колебательный контур, настроенный на частоту 18...20 кГц.

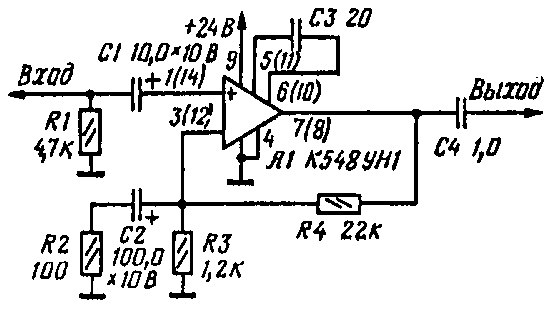

Микрофонный усилитель - еще одна область применения микросхемы, где важен малый уровень собственных шумов. Такой усилитель должен иметь, как правило, линейную АЧХ в номинальном диапазоне частот и обладать достаточно высокой перегрузочкий способностью. Устройство, собранное по схеме на рис.4, имеет следующие технические характеристики:

Номинальный диапазон частот, Гц,
при неравномерностн АЧХ не более  1 дБ. . . . . . 20...20000
Hoминальное напряжение, мВ:
входное . . . . . . . . . . . . . . . . . . . . . 1
выходное  . . . . . . . . . . . . . . . . . . . . 250
Максимальное входное напряжение, мВ . . . . . . . 30
Входное сопротивление, кОм  . . . . . . . . . . . 4,7
Отношение сигнал/шум в номинальном
диапазоне частот, дБ, не менее. . . . . . . . . . 60
Коэффициент гармоник, %, при
выходном напряжении 5 В . . . . . . . . . . . . . 0.2

К548УН1

Рис. 4

Микросхема в данном случае включена по схеме неинвертирующего усилителя с использованием одного транзистора дифференциального каскада, что, как уже говорилось, уменьшает уровень шумов.

Темброблоки высококачественных стереофонических усилителей НЧ можно выполнить но схемам, показанным на рис. 5 и 6. В первом из них (рис. 5) для изменения АЧХ применен пассивный мостовой регулятор. а микросхема служит для компенсации вносимых им потерь на средних частотах, во втором (рис. 6) мостовой регулятор включен в цепь ООС, охватывающей микросхему (активный регулятор).

К548УН1

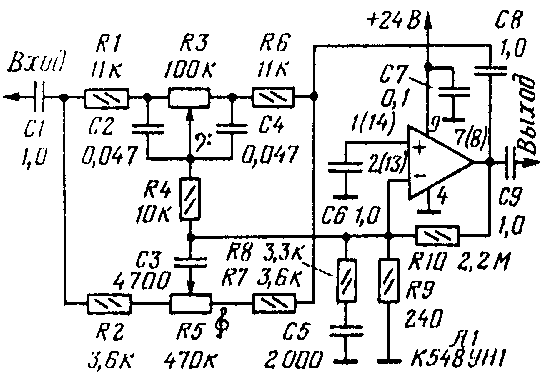

Рис. 5

К548УН1

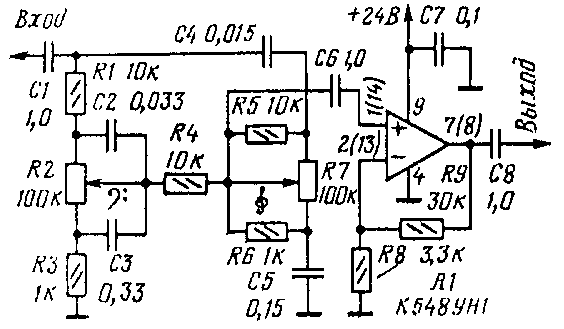

Рис. 6

Диапазон регулирования тембра на частотах 40 и 16 000 Гц первого из устройств +/-15 дБ, второго - не менее +/- 12 дБ. Коэффициент передачи обоих устройств при установке движков резисторов в среднее положение равен 1, неравномерность АЧХ в этом положении движков зависит от отклонения параметров элементов от указанных на схеме и, если это отклонение не превышает +/-5%, составляет примерно +/-1 дБ в диапазоне частот 20...20 000 Гц. Достоинство активого регулятора тембра - возможность использования переменных резисторов группы А (в регуляторе по схеме на рис. 5 они должны быть группы В). Для нормальной работы обоих устройств выходное сопротивление предшествующего каскада должно быть небольшим (не более 2 кОм).

Рассмотренными примерами, естественно, не исчерпываются возможности применения микросхемы К548УН1 в аппаратуре записи и воспроизведения звука. С неменьшим успехом ее можно использовать в микшерских пультах, активных фильтрах, многополосных регуляторах тембра и т. д.

Ю. Бурмистров, А. Шатров, г. Москва
