Как сделать из монитора телевизор

У многих, кто начинал свое знакомство с компьютерами из семейства ZX-SPECTRUM, БК-001 и др., имеется цветной монитор типа 32ВТЦ-202 (МС 6113.02) или аналогичный. Если этот монитор уже не используется по своему прямому назначению, то предлагаемая доработка схемы позволяет превратить его в современный телевизор с дистанционным управлением на ИК-лучах. Для этого потребуется к уже имеющимся в мониторе блокам установить часть недостающих узлов: модуль цветности, радиоканал и блок управления. Их лучше приобрести уже готовые. Узлы эти унифицированны и легко устанавливаются внутри корпуса на металлическом каркасе (калитке). Это не потребует больших материальных затрат и много времени.

Имеющуюся в мониторе плату видеоканала и блок управления необходимо удалить (они в дальнейшем не используются). А для удобства крепления новых плат фильтр блока питания и сам блок питания перемещаются глубже внутрь основания корпуса.

При доработке схемы монитора применены новые узлы: блок радиоканала БРК-3-32 (от телевизора Ц-415); модуль цветности МЦ-31 (подойдет любой модификации); модуль управления МСН-405 с блоком БПД-45, а также пульт ДУ на ИК-лучах; динамик типа 0.5ГД-36 (для него имеются уже установочные отверстия на передней панели монитора).

Блок-схема электрических соединений узлов показана на рис. 4.28. На ней новые блоки, которые устанавливаются в корпусе, показаны пунктиром. На рисунке изображены только выполняемые соединения между блоками, в дополнение к уже имеющемуся монтажу.

Расположение блоков на каркасе внутри корпуса показано на рис. 4.29 (вид сзади). Блок радиоканала устанавливается в нижней части левой калитки. В верхней части той же калитки закрепляется модуль цветности. Блок питания располагается вертикально на своем родном кронштейне, выходным разъемом вверх.

В данном случае в качестве блока управления используется модуль МСН- 405 совместно с блоком дежурного режима БПД-45. Модуль МСН-405 устанавливают на месте снятого блока управления, используя металлический кронштейн. На месте его установки с лицевой стороны в корпусе телевизора прорезается отверстие под индикатор и органы управления. Блок дежурного режима и ПФП устанавливаются на основании внизу корпуса телевизора на освободившемся после перемещения БП месте. Динамик крепится справа внизу корпуса на имеющееся посадочное место с помощью саморезов.

Соединение блоков и модулей проводится жгутом, прокладку которого лучше начинать от источника питания до требуемых мест.

Для нормальной работы телевизора на плате МГСР, расположенной на модуле строчной развертки, потребуется выполнить доработку, рис. 4.30. Она заключается в установке транзистора КТ315 в разрыв цепи от разъема ХР1/13 (место для размещения указанных элементов на плате имеется). Это обеспечи вает инвертирование сигнала, что необходимо для нормальной синхронизации генератора внутри микросхемы.

Потребуется также на плате блока разверток установить дополнительные резисторы R1 и R2 (см. рис. 4.28). Они используются в дальнейшем для регулировки напряжения.

При настройке телевизора потребуется его комплексная регулировка. Для этого необходимо представлять себе принцип работы входящих в него узлов и иметь электрические схемы всех блоков. Объем книги не позволяет описывать этот процесс подробно. Например, можно порекомендовать познакомиться с книгой "Регулировка и ремонт цветных телевизоров", автор С. А. Ельяшкевич, или аналогичной.

В частности, в процессе регулировки выполняются операции в следующей последовательности: Проверить наличие номинальных напряжений на выходе источника питания. Установить напряжение примерно 30 В на модуляторе кинескопа (на блоке разверток резистор R1, см. рис. 4.28). Настроить при помощи блока МСН телевизор на любой принимаемый телевизионный сигнал-в соответствии с инструкцией по эксплуатации телевизора "Горизонт 51CTV-441".

Как сделать из монитора телевизор

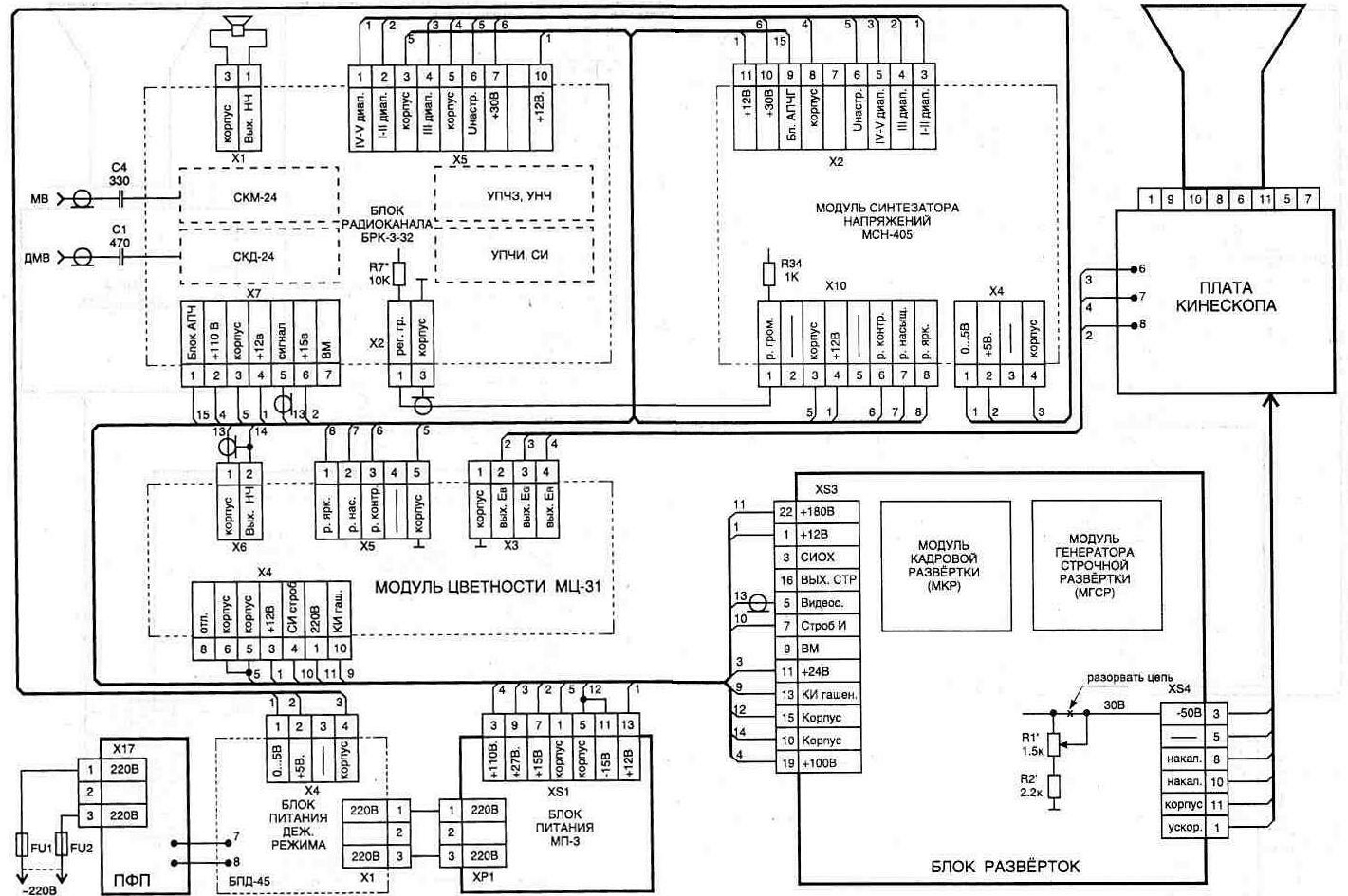

Рис. 4.28. Схема соединений блоков

Как сделать из монитора телевизор

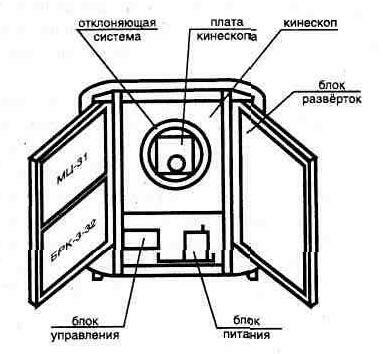

Pис. 4.29. Расположение узлов внутри корпуса

Как сделать из монитора телевизор

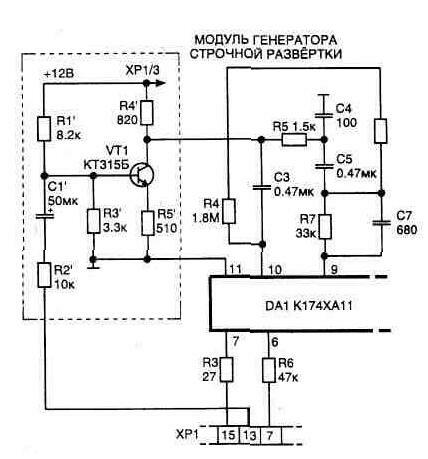

Pис. 4.30. Выполняемая доработка на плате модуля строчной развертки

Для нормальной регулировки звука потребуется в модуле МСН-405 заменить резистор R34 на номинал 1 кОм, а подбором резистора R7 (из блока радиоканала БРК-3-32) настраивается минимальный уровень громкости. Максимальную громкость устанавливаем подстройкой резистором R28 на блоке радиоканала. После получения на экране изображения настраивается модуль цветности (МЦ-31). Комплексная регулировка телевизора проводится в соответствии с рекомендациями, изложенными в литературе. Следует лишь иметь в виду, что выходной каскад будет питаться пониженным напряжением (180 В). Последним этапом настройки является устранение геометрических искажений и центровка растра с помощью соответствующих регуляторов на платах блока разверток. При неустойчивой синхронизации она регулируется штатными элементами на МКР и МГСР соответственно. В указанной литературе методика настройки описана более подробно, но при этом необходимо учитывать состав данного телевизора.
