Полуволновый вертикальный вибратор

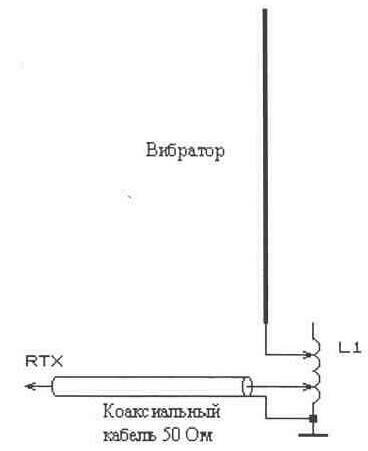

Одной из наиболее популярных на Си-Би антенн является полуволновый вертикальный вибратор или "половинка". Питание этой антенны осуществляется с конца, в "пучности" напряжения. Входное сопротивление при этом составляет около 1000 Ом. Величина сопротивления зависит от диаметра примененных в конструкции трубок и от расположения антенны относительно окружающих предметов. Длина штыря в зависимости от диаметра примененных трубок составляет 5,30...5,50 м. Для согласования высокого входного сопротивления антенны и низкого сопротивления коаксиального кабеля используется высокочастотный автотрансформатор в виде катушки индуктивности с отводами (рис. 1.9).

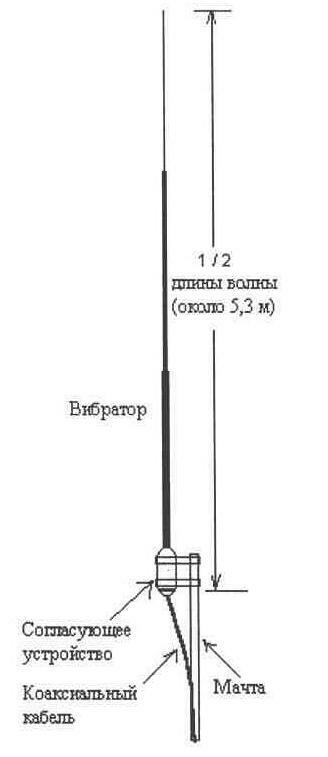

В этом случае автоматически решается вопрос заземления антенны через оплетку кабеля. Антенна не требует применения специальных противовесов. Роль противовесов играет оплетка кабеля и мачта. Схема антенны представлена рис. 1.10. Усиление антенны составляет около 4 дБд. Настройка антенны в резонанс осуществляется подбором точки подключения штыря к катушке. Для определения резонансной частоты используется гетеродинный индикатор резонанса или КСВ-метр. Резонансной частоте соответствует минимальное значение КСВ. Если резонансная частота выше 27,2 МГц, то отвод необходимо сделать от большего (считая от точки подключения оплетки кабеля) числа витков. После настройки антенны в резонанс производится подбор точки подключения центральной жилы кабеля к катушке для достижения минимального значения КСВ на резонансной частоте.

Полуволновый вертикальный вибратор

Рис. 1.9

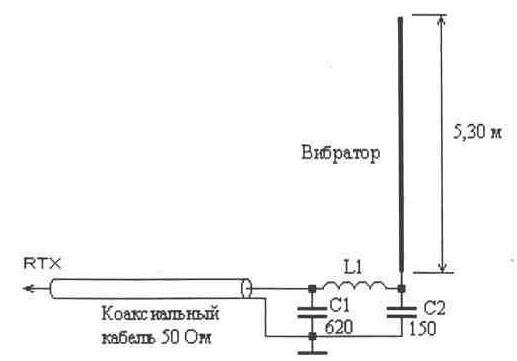

Согласовать "половинку" с коаксиальным кабелем можно не только с помощью катушки с отводами, но и другими способами. Для согласования антенны можно применить П-контур, как это показано на рис. 1.11. Настройка в резонанс производится путем сжатия или растяжения витков катушки индуктивности. Минимальное значение КСВ достигается путем подбора емкости конденсаторов. Следует отметить, что при разрешенной мощности 10 Вт конденсатор С2, подключенный к вибратору, должен иметь рабочее напряжение не менее 250 В. Рабочее напряжение конденсатора С1 может быть в несколько раз ниже. Катушка индуктивности контура намотана проводом ПЭВ-2 диаметром 1,6 мм, имеет внутренний диаметр 8 мм, длину намотки 19 мм и количество витков 9. Недостатком согласования с помощью П-контура является то, что вибратор антенны оказывается незаземленным. Для обеспечения молниезащиты антенну следует заземлить с помощью короткозамкнутого четвертьволнового отрезка коаксиального кабеля, подключенного параллельно конденсатору С2.

Полуволновый вертикальный вибратор

Рис. 1.10

Полуволновый вертикальный вибратор

Рис. 1.11
