Генератор шума

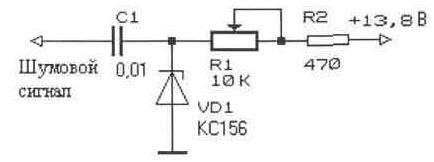

Так как с помощью описанного выше устройства S-метр калибруется только в одном канале, то желательно проверить неравномерность чувствительности трансивера по всем каналам и сеткам. Простейшим устройством, позволяющим провести сравнение чувствительности на различных каналах, является широкополосный генератор шума. В пределах Си-Би диапазона уровень его выходного сигнала меняется незначительно. Схема генератора приведена на рис. 5.9.

Генератор шума

Рис. 5.9

В качестве источника шума используется стабилитрон VD1 типа КС156. С помощью резистора R1 устанавливается такой ток через стабилитрон, при котором шумовой сигнал на выходе устройства максимальный. Уровень шума сильно зависит от конкретного экземпляра стабилитрона и обычно соответствует силе сигнала S4 — S6. Генератор шума позволяет проверить равномерность чувствительности по диапазону настройки и при необходимости подстроить контура для достижения максимальной чувствительности.
