Условные графические и буквенные обозначения электрорадиоэлементов

Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ.

Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и другой ТД, которые выполняются в соответствии с требованиями стандартов ЕСКД.

Особое внимание уделяется принципиальным электрическим схемам, которые определяют не только основные электрические параметры, но и все входящие в устройства элементы и электрические связи между ними. Для понимания и чтения принципиальных электрических схем необходимо тщательно ознакомиться с входящими в них элементами и комплектующими изделиями, точно знать область применения и принцип действия рассматриваемого устройства. Как правило, сведения о применяемых ЭРЭ указываются в справочниках и спецификации — перечне этих элементов.

Связь перечня комплектующих ЭРЭ с их условными графическими обозначениями осуществляется через позиционные обозначения.

Для построения условных графических обозначений ЭРЭ используются стандартизованные геометрические символы, каждый из которых применяют отдельно или в сочетании с другими. При этом смысл каждого геометрического образа в условном обозначении во многих случаях зависит от того, в сочетании с каким другим геометрическим символом он применяется.

Стандартизованные и наиболее часто применяемые условные графические обозначения ЭРЭ в принципиальных электрических схемах приведены на рис. 1. 1. Эти обозначения касаются всех комплектующих элементов схем, включая ЭРЭ, проводники и соединения между ними. И здесь важнейшее значение приобретает условие правильного обозначения однотипных комплектующих ЭРЭ и изделий. Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ. На схемах используется также дополнительная часть обозначения позиции ЭРЭ, указывающая функцию элемента, в виде буквы. Основные виды буквенных обозначений элементов схем приведены в табл. 1.1.

Обозначения на чертежах и схемах элементов общего применения относятся к квалификационным, устанавливающим род тока и напряжения,. вид соединения, способы регулирования, форму импульса, вид модуляции, электрические связи, направление передачи тока, сигнала, потока энергии и др.

В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. В магазинах можно приобрести различные типы ЭРИ и ЭРЭ с иностранными обозначениями. В табл. 1. 2 приведены сведения о наиболее часто встречающихся ЭРЭ зарубежных стран с соответствующими обозначениями и их аналоги отечественного производства.

Эти сведения впервые публикуются в таком объеме.

Условные графические и буквенные обозначения электрорадиоэлементов

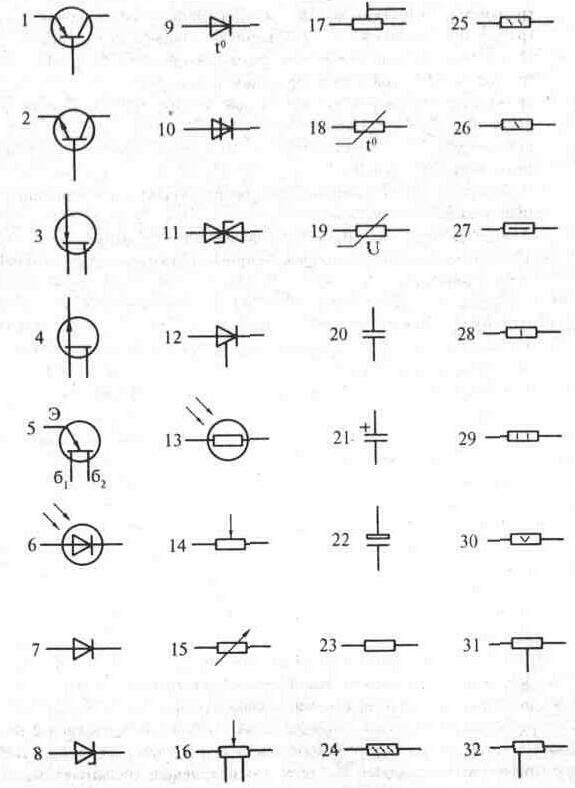

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации

1— транзистор структуры р- n-р в корпусе, общее обозначение;

2— транзистор структуры п-р-п в корпусе, общее обозначение,

3 — транзистор полевой с p-n-переходом и п каналом,

4 — транзистор полевой с p-n-переходом и р каналом,

5 — транзистор однопереходный с базой п типа, б1, б2 — выводы

базы, э — вывод эмиттера,

6 — фотодиод,

7 — диод выпрямительный,

8 — стабилитрон (диод лавинный выпрямительный) односторонний,

9 — диод тепло-электрический,

10 — тиристор диодный, стираемый в обратном направлении;

11 — стабилитрон (диодолавинный выпрямительный) с двусторонней проводимостью,

12 — тиристор триодный.

13 — фоторезистор,

14 — переменный резистор, реостат, общее обозначение,

15 — переменный резистор,

16 — переменный резистор с отводами,

17 — построечный резистор-потенциометр;

18 — терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева),

19 — варистор,

20 — конденсатор постоянной емкости, общее обозначение,

21 — конденсатор постоянной емкости поляризованный;

22 — конденсатор оксидный поляризованный электролитический, общее обозначение;

23 — резистор постоянный, общее обозначение;

24 — резистор постоянный с номинальной мощностью 0, 05 Вт;

25 — резистор постоянный с номинальной мощностью 0, 125 Вт,

26 — резистор постоянный с номинальной мощностью 0, 25 Вт,

27 — резистор постоянный с номинальной мощностью 0, 5 Вт,

28 — резистор постоянный с номинальной мощностью 1 Вт,

29 — резистор постоянный с номинальной мощностью рассеяния 2 Вт,

30 — резистор постоянный с номинальной мощностью рассеяния 5 Вт;

31 — резистор постоянный с одним симметричным дополнительным отводом;

32 — резистор постоянный с одним несимметричным дополнительным отводом;

Условные графические и буквенные обозначения электрорадиоэлементов

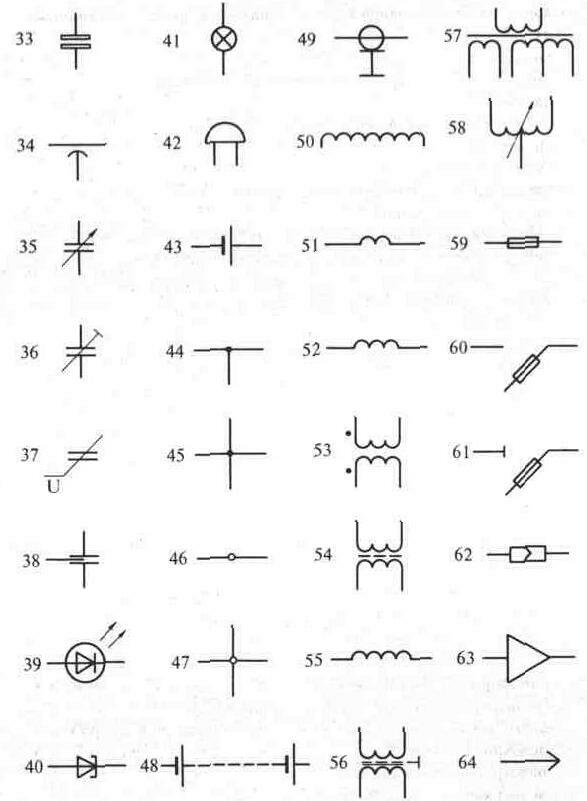

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации

33 — конденсатор оксидный неполяризованный,

34 — конденсатор проходной (дуга обозначает корпус, внешний элекрод),

35 — конденсатор переменной емкости (стрелка обозначает ротор);

36 — конденсатор подстроечный, общее обозначение

37 — варикап.

38 — конденсатор помехоподавляющий;

39 — светодиод,

40 — туннельный диод;

41 — лампа накаливания осветительная и сигнальная

42 — звонок электрический

43 — элемент гальванический или аккумуляторный;

44 — линия электрической связи с одним ответвлением;

45 — линия электрической связи с двумя ответвлениями;

46 — группа проводов, подключенных к одной точке электрическою соединения. Два провода;

47 — четыре провода, подключенных к одной точке электрическою соединения;

48 — батарея из гальванических элементов или батарея аккумуляторная;

49 — кабель коаксиальный. Экран соединен с корпусом;

50 — обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя;

51 — рабочая обмотка магнитного усилителя;

52 — управляющая обмотка магнитного усилителя;

53 — трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток);

54 — трансформатор с магнитодиэлектрическим сердечником;

55 — катушка индуктивности, дроссель без магнитопровода;

56 — трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками;

57 — трансформатор однофазный трехобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке;

58 — автотрансформатор однофазный с регулированием напряжения;

59 — предохранитель;

60 — предохранитель выключатель;

б/ — предохранитель-разъединитель;

62 — соединение контактное разъемное;

63 — усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи);

64 — штырь разъемного контактного соединения;

Условные графические и буквенные обозначения электрорадиоэлементов

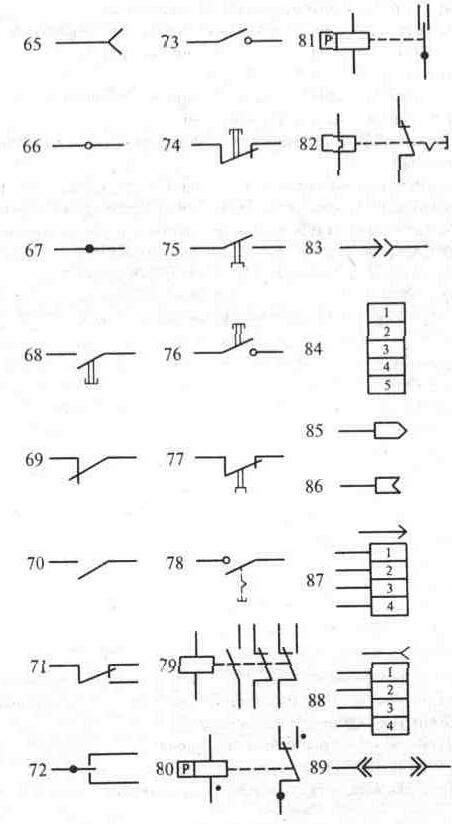

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических радиотехнических и автоматизации

65 — гнездо разъемною контактного соединения,

66 — контакт разборного соединения например с помощью зажима

67 — контакт неразборного соединения, например осуществленного пайкой

68 — выключатель кнопочный однополюсный нажимной с Замыкающим контактом самовозвратом

69 — контакт коммутационного устройства размыкающий, общее обозначение

70 — контакт коммутационного устройства

(выключателя, реле) замыкающий, общее обозначение. Выключатель однополюсный.

71 — контакт коммутационного устройства переключающий, общее обозначение. Однополюсный переключатель на два направления. 72— контакт переключающий трехпозиционный с нейтральным положением

73 — контакт замыкающий без самовозврата

74 — выключатель кнопочный нажимной с размыкающим контактом

75 — выключатель кнопочный вытяжной с замыкающим контактом

76 — выключатель кнопочный нажимной с возвратом кнопки,

77 — выключатель кноночный вытяжной с размыкающим контактом

78 — выключатель кнопочный нажимной с возвратом посредством вторичного нажатия кнопки,

79 — реле электрическое с замыкающим размыкающим и переключающим контактами,

80 — реле поляризованное на одно направление тока в обмотке с нейтральным положением

81 — реле поляризованное на оба направления тока в обмотке с нейтральным положением

82 — реле электротепловое без самовозврата, с возвратом посредством вторичного нажатия кнопки,

83- разъемное однополюсное соединение

84 — гнездо пятипроводного контактного разъемного соединения,

85 штырь контактного разъемного коаксиального соединения

86 — гнездо контактною соединения

87 — штырь четырехпроводного соединения,

88 гнездо четырехпроводного соединения

59 — перемычка коммутационная размыкающая цепь

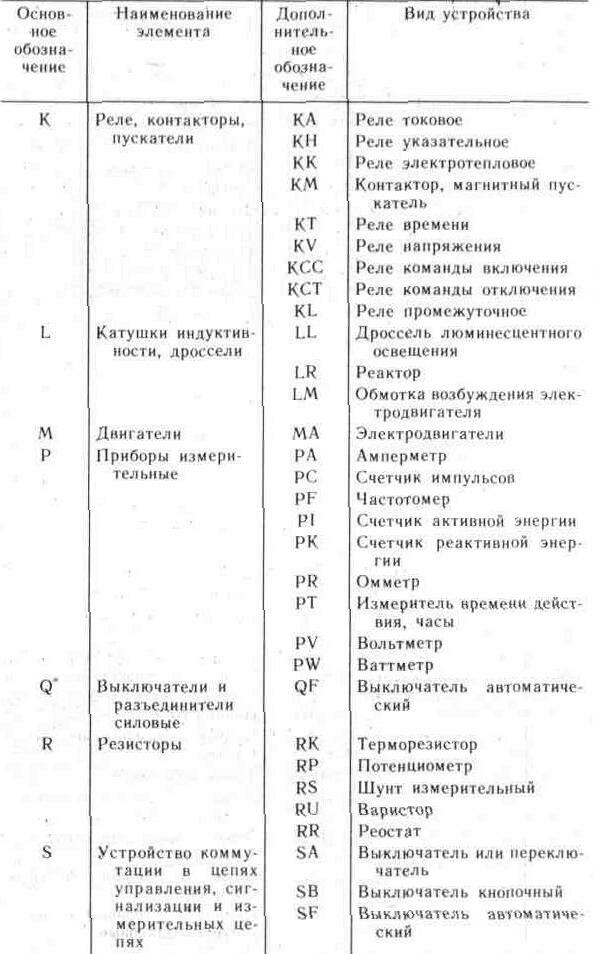

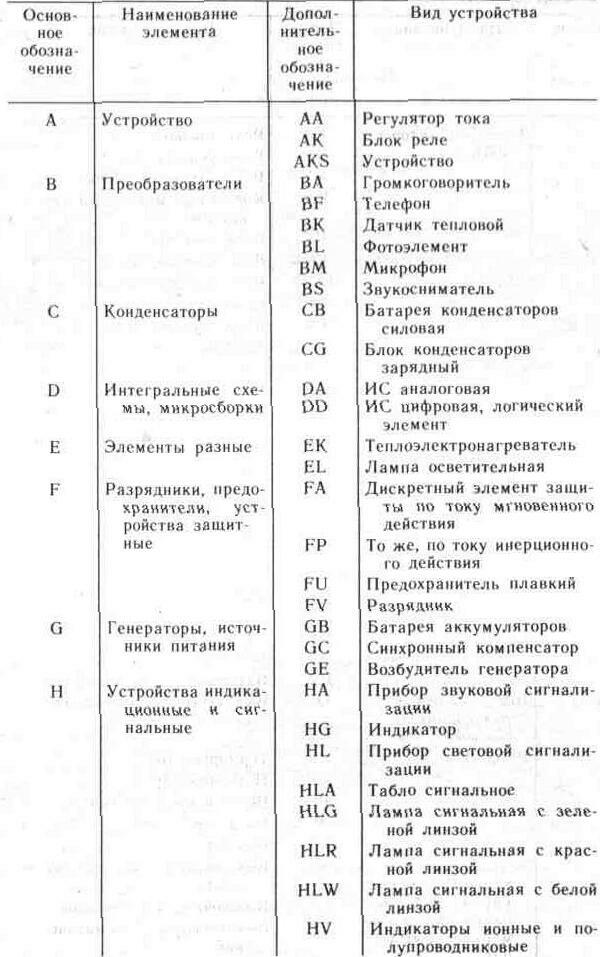

Таблица 1.1. Буквенные обозначения элементов схем

Условные графические и буквенные обозначения электрорадиоэлементов

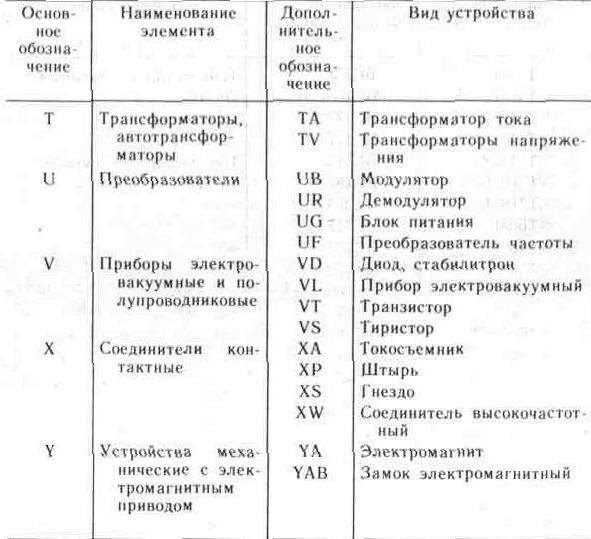

Продолжение табл.1.1

Условные графические и буквенные обозначения электрорадиоэлементов

Окончание табл. 1.1

Условные графические и буквенные обозначения электрорадиоэлементов
