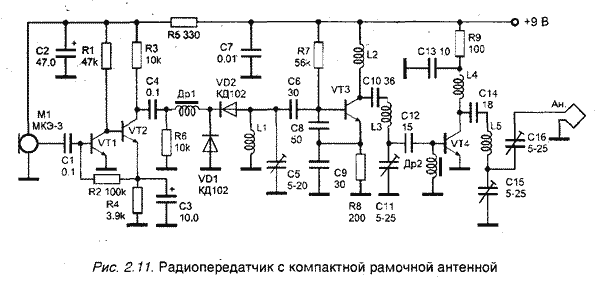

Устройство работает в диапазоне 65-73 МГц с частотной модуляцией. Дальность действия при использовании рамочной компактной антенны составляет около 150 м. Продолжительность работы устройства при использовании батареек "Крона" составляет 30 ч. Принципиальная схем@ радиопередатчика представлена на рис. 2.11.

Низкочастотный сигнал микрофона М1 типа МКЭ-З, "Сосна" и др. усиливается двухкаскадным усилителем низкой частоты с непосредственными связями. Усилитель выполнен на транзисторах VT1 и VT2 типа КТЗ15. Режим работы усилителя устанавливается резистором R2.

Задающий генератор устройства выполнен на транзисторе VT3 типа КТЗ15. Частотозадающий контур подключается к базе транзистора VT3 через конденсатор С6 небольшой емкости. Конденсаторы С8, С9 образуют цепь обратной связи. Контур генератора состоит из индуктивности L1, конденсатора С5 и двух, включенных встречно, диодов типа КД102. Под действием модулирующего напряжения емкости диодов VD1, VK2 изменяются. Таким образом, осуществляется частотная модуляция передатчика. С выхода генератора модулированный .сигнал подается на усилитель мощности. Выходной усилитель выполнен на транзисторе VT4 типа КТЗ15. Он работает с высоким КПД в режиме класса "С". Усиленный сигнал поступает в рамочную антенну, выполненную в виде спирали. Спираль может быть любой формы, важно только, чтобы общая длина провода составляла 85-100 см, диаметр провода 1 мм.

Дроссели Др1, Др2 - любые, с индуктивностью около 30 мкГн. Катушки L1, L2, L3, L4, L5 - бескаркасные, диаметром 10 мм. Катушка L1 имеет 7 витков, L2 и L4 - по 4 витка, L3 и L5 - по 9 витков. Все катушки намотаны проводом ПЭВ 0,8 мм. Настройка передатчика особенностей не имеет.
